Specification for 12V3Apower adapter

Article Source: Yichuangfeng Popularity: 1464 Published: 2018-11-21 03:36:49

1、描述(SCOPE):
             格书适应于12V3A电源适配器

             The document is to specify the functional requirements of a 12V3A  switching power  supply.

2、输入特性(INPUT CHARACTERISTICS):

       2.1输入电压(Input Voltage):

             额定电压(Nominal Voltage):100-240Vac

             调整范围(Variation Range):90-264Vac

       2.2输入频率(Input Frequency):

            额定频率(Nominal Frequency):50/60Hz

            调整频率(Variation Frequency):47-63Hz

     2.3输入电流(Input Current):

            当输入交流电压为额定值的下限时,输出电压负载满载,最大输入交流电流1.2A。

            1Arms max At any input voltage and rated, DC output rated load.

      2.4浪涌电流(Inrush Current):

           当输出为额定负载,环境温度为25℃,输入240Vac冷态起动电源时的最大浪涌电流小于30A。

           30Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.

      2.5 AC漏电流(Ac Leakage Current):

           当输入电压240Vac时,最大漏电流为0.25mA。

           0.25mA Max At 240Vac input.
3、输出特性(OUTPUT CHARACTERISTICS):

       3.1输出功率(Power Output);

               电压          最小负载            最大负载      峰值电流       输出功率

             Voltage      Min. Load        Max. Load       Peak       Output Power

             +12Vdc           0A                     3A              4.5A             36W

       3.2负载特性/调整率(Combined Load/Line Regulation):

               电压         最小空载电压      最大空载电压       线性调整               负载调整

              Voltage     Min. Voltage      Max. Voltage     Line Regulation   Load Regulation

                +12Vdc       12.00V                 12.6V                ±5%                        ±5%

             测试条件:任何负载正常工作下,使用示波器带宽为20MHz连接到充电器的输出端,同时输出端        并连一个47uF的电解电容和一                    个0.1uF的瓷片电容。

       3.3波纹和噪音(Ripple And Noise):

          The ripple and noise are as follows when measure with Max. Band width of 20MHz and                Parallel 47uF/0.1uF,crossed                connected at testing point.



                       电 压                  最大波纹最大噪音

                      Voltage            Ripple And Noise(Max.)

                        +12Vdc                  80.5mVp-p




      3.4启动延迟时间(Turn On Delay Time):

         当输入115Vac和输出最大负载时,最大启动时间为2S。

         2 second Max. At 115Vac input and output Max. Load.

       3.5上升时间(Rise Time):

          当输入115Vac和输出最大负载时最大时间为40mS。

          40mS Max. At 115Vac input and output Max. Load.

       3.6保持时间(Hold Up Time):

          当输入115V和输出最大负载时,最小保持时间为5mS。

          5mS Min. At 115Vac input and output Max. Load.

       3.7效率(Efficiency):

           当输入100Vac和输出最大负载时,最小83%。

           83%Min.At 100Vac input and output Max. Load.

           当输入240Vac和输出最大负载时,最小85%。

           85%Min.At 240Vac input and output Max. Load.
       3.8过冲(Overshoot):

            在电源开启或关闭的时候,最大15%。

           15%Max.When power supply at turn on or turn off.

       3.9 空载损耗不大于0.5W.
4、保护功能(PROTECTION REQUIREMENT):

       4.1短路电路保护

            Short Circuit Protection:

            该电源供给器在短路解除时,能正常工作恢复。

            The power supply will be auto recovered when short circuit faults remove.

      4.2过流保护(Over current Protection):过流故障排除后,电源将自动恢复正常工作。

            The power supply will be auto recovered when over current faults remove.

      4.3过压保护(Over Voltage Protection)

           当输出电压超过额定电压时,电源将保护,故障排除后恢复正常工作。

           The power supply will not be auto recovered when faults remove.

5、环境要求(ENVIRONMENTAL REQUIREMET):

      5.1工作温度(Operating Temperature):

            0℃~ 40℃,满载,正常工作(Full load Normal operation)。

            0℃to40℃,Full load Normal operation.

      5.2储存温度(Storage Temperature):-20℃to85℃,带外壳(With package).

      5.3工作湿度(Relative Humidity):

           5%(0℃)~90%(40℃),72小时,满载,正常工作

           5%(0℃)~90%(40℃)RH,72Hrs,Full load Normal operating.

     5.4振动(Vibration):

          1、测试标准:国际电工电子委员会
                Operating: IEC 721-3-3 3M3

                5~9Hz,A=1.5mm 加速度(9~200Hz,Acceleration 5m/s2)
          2、运输(Transportation):
               IEC 721-3-2 2M2

               5-9Hz,A=3.5mm

               9~200Hz,加速度Acceleration=5m/S2

               200~500HZ,加速度Acceleration=15m/S2

          3、轴向振动(Axes,10 cycles per axis).

               在测试过程中不能出现永久性的损坏。

               No permanent damage may occur during testing.

               The product has to restors its original situation after power off/on.)在电源开启和关闭后,样机能够恢复到最初条件。

      5.5跌落试验(Dropping)(Packed):

           一个角,三个棱, 六个面。

           1 corner,3 edges, and 6 surfaces

           高度76cm  Height:76cm

6、安全及EMC要求(SAFETY AND EMC REQUIREMENT):

       6.1安全:符合UL  CE  FCC  GS  KC  ROHS标准

       6.2高压(DIELECTRIC STRENGTH)(H-Pot):

           ()Primary to secondary),3000Vac/5mA/5s.

7、结构参数(MECHANICAL REQUIREMENT):

      7.1外壳(Enclosure):

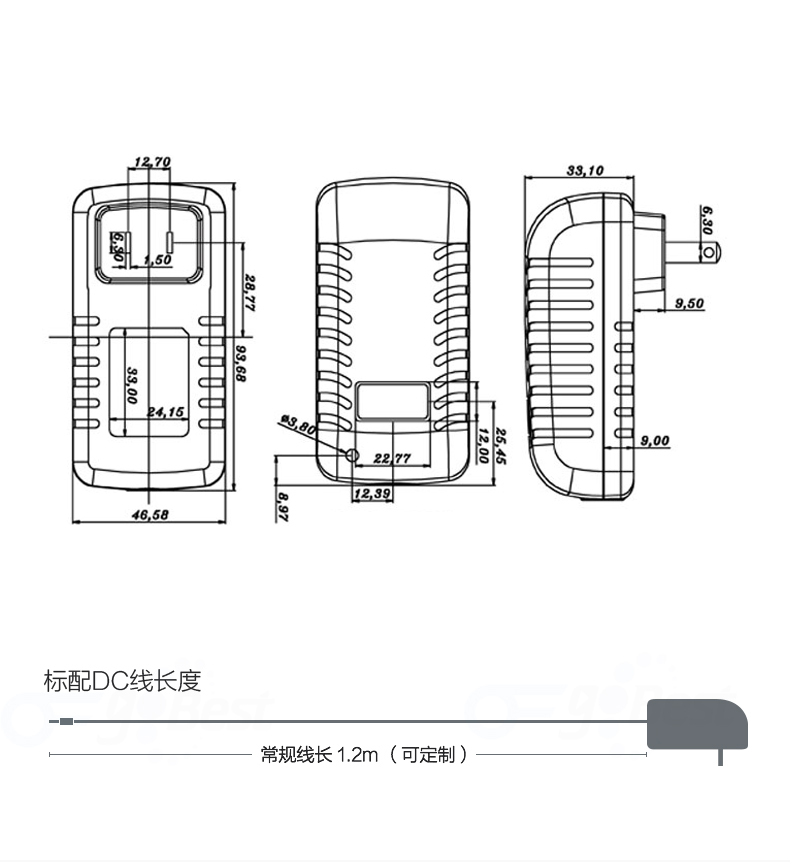

          外壳尺寸:L93.5*W46.5*H41.5mm

          The power supply size L93.5*W46.5*H41.5mm
     7.2输入座 (Input Connector):
          美规,欧规,英规,澳规,国标,韩规插头
     7.3输出线

          DC 线: AWM  2464  20AWG*2C,VW-1,80℃,FTI,300V,线上有字,总1.2米,带环加5.5*2.1*10公头

          DC cable: AWM 2464  20AWG*2C,VW-1,80℃,FTI,300V,with word on the  cord,   Length:1.2M, with the                                         conector:5.5*2.1*10
     7.4 Block Diagram

8、铭牌 (Label)

                      材质:PVC

                      Material: PVC

                      耐高温110度以上

                      Endure  heat  above110℃

                      厚度0.2-0.3mm

                      Thickness:0.2-0.3mm

                      3*RI±0.1mm

                      3*RI±0.1mm
